4.3. Как вырезать оконный проём?

Будем строить окно размерами 1800х1400, расположенное на расстоянии 1600 от левого угла и 700 от пола.

• Выберите инструмент Rectangle.
• Введите координаты первого угла 1600,700 (координаты абсолютные, так как начало координат расположено в углу, от которого мы и отсчитываем положение окна).

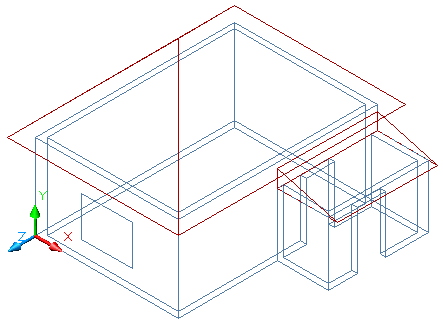

• Введите координаты второго угла @1600,1400:

Сейчас можно выдавить этот прямоугольник на глубину 200 мм и вычесть его из дома. Но на противоположной стене должно быть такое же окно, поэтому построим заодно и его, выдавив прямоугольник на 7000 мм:

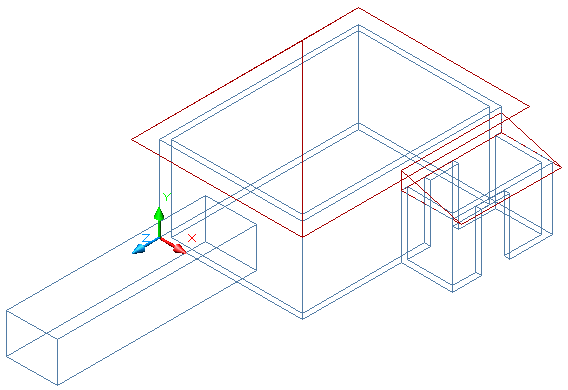

• Выдавите прямоугольник на 7000 мм:

Результат получился немного неожиданным, и вы уже, наверняка, поняли, в чём ошибка — так как ось Z направлена НА НАС, а выдавливать прямоугольник надо ОТ НАС, то глубина выдавливания должна быть отрицательной:

• Отмените последнее действие (Ctrl+Z).
• Выдавите прямоугольник на –7000:

• Вычтите его из стен:

• Устанавливая новые ПСК (пользовательские системы координат), постройте окна (высота окон одинаковая):
• в восточной стене:

• и в западной стене:

---
