4.5. Как сделать оболочку?

С помощью операции выдавливания создаются заполненные тела, не имеющие пустот внутри. Чтобы создать полость, например, внутри дома, нам пришлось создать два подобных параллелепипеда и затем вычесть один из другого.
Теперь мы столкнулись с объектом более сложной формы — пирамида, объединённая с цилиндром, который необходимо сделать пустотелым. Для таких целей AutoCAD предлагает специальный инструмент, которым мы сейчас и воспользуемся.

  • Увеличьте масштаб просмотра настолько, чтобы хорошо видеть крышу вместе с чердачными окнами.
  • Установите каркасное представление модели (View → Shade → 3D Wireframe).
  • Отключите слой пол.
  • Выполните Modify → Solids Editing → Shell:
Select a 3D solid: (Выберите 3М тело)
    • укажите крышу (при этом она выделится штриховой линией).
Remove faces or [Undo/Add/ALL]: (Удалить грани или [Отменить/ Добавить/ Всё])
    • укажите грань, которую надо будет удалить из оболочки. В нашем случае это передняя полукруглая грань чердачного окна:
AutoCAD сообщает, что одну грань он нашёл и удалил и просит указать следующую удаляемую грань:
1 face found, 1 removed. (1 грань найдена, 1 удалена)
Remove faces or [Undo/Add/ALL]:
Выбрать вторую удаляемую грань таким же способом (указав её плоскость) нельзя — она нам не видна. Поэтому укажем эту грань, может, несколько витиеватым, но верным способом:
      • щёлкните по круглому ребру дальнего окна:
Remove faces or [Undo/Add/ALL]: 2 faces found, 2 removed. (2 грани найдены, 2 удалены)
Щёлкнув по ребру, мы выбираем две грани, для которых это ребро является общим — плоскую грань (на рисунке она обведена синим цветом) и искривлённую (зелёный цвет):
При этом общее ребро стало отображаться сплошной линией.
Нам нужно отменить выбор «зелёной» грани:
      • в контекстном меню графической зоны выберите параметр Add:
Select faces or [Undo/Remove/ALL]: (Выберите грань)
      • укажите «зелёную» грань, щёлкнув по одной из её образующих:
Select faces or [Undo/Remove/ALL]: 1 face found. (1 грань найдена)
      • на повторный запрос выбора граней ответьте нажатием клавиши Enter;
Enter the shell offset distance: (Введите величину смещения)
    • введите число 50 (это будет толщина стенок крыши);
Solid validation started. (Проверка тела стартовала)
Solid validation completed. (Проверка тела завершилась)
Enter a body editing option [Imprint/seParate solids/Shell/cLean/Check/Undo/eXit] <eXit>: (Введите параметр редактирования тела)
    • завершите работу с командой Shell, дважды нажав на клавишу Enter:
Оболочка создана, о чём свидетельствует «проявившийся» внутри крыши её «дубль».
Замечание: Если ввести отрицательную величину смещения, то оболочка будет создана снаружи тела.

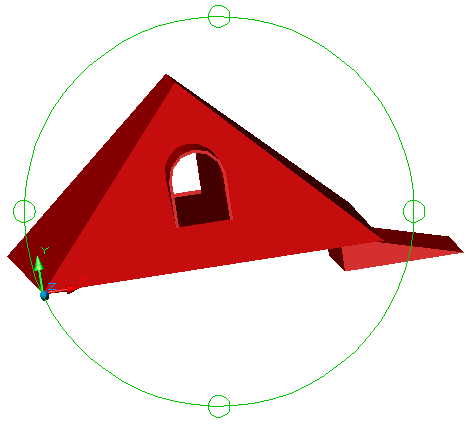

  • Установите режим Gourand Shaded  и в режиме 3D Orbit убедитесь, что крыша внутри пустая и окна «не забиты досками»:
  • Включите все имеющиеся слои — дом к установке окон готов:
  • Сохраните чертёж.
